RouterOS 使用 MA5671A 猫棒
近日，我购入了 Mikrotik 的 hAP ax S 路由器，其搭载一个 SFP 口，可以让我使用猫棒来替代光猫。
首先，家里有两条中国移动宽带，一条宽带被更换为了 fttr 双设备，个人比较满意（测速可以跑800Mbps），可以留着正常使用，剩余一条宽带光猫较为老旧，决定进行更换，后续可以使用该 Router 进行双宽带叠加，接入个人网（AS151673）。
1.物料清单
| 序号 | 名称 |
|---|---|
| 1 | Mikrotik hAP ax S |
| 2 | MA5671A 猫棒 |
| 3 | SC/APC 转 SC/UPC 光纤 |
| 4 | SC-SC 光纤 连接器 |
至于 3，4 两项，需要注意。一般家庭宽带入户光纤头为 SC/APC，而猫棒需要使用 SC/UPC 链接。
为什么不能直接插运营商光纤？
根据相关国际标准
- IEC 61755-3-1
- IEC 61754-4
- ITU-T G.671

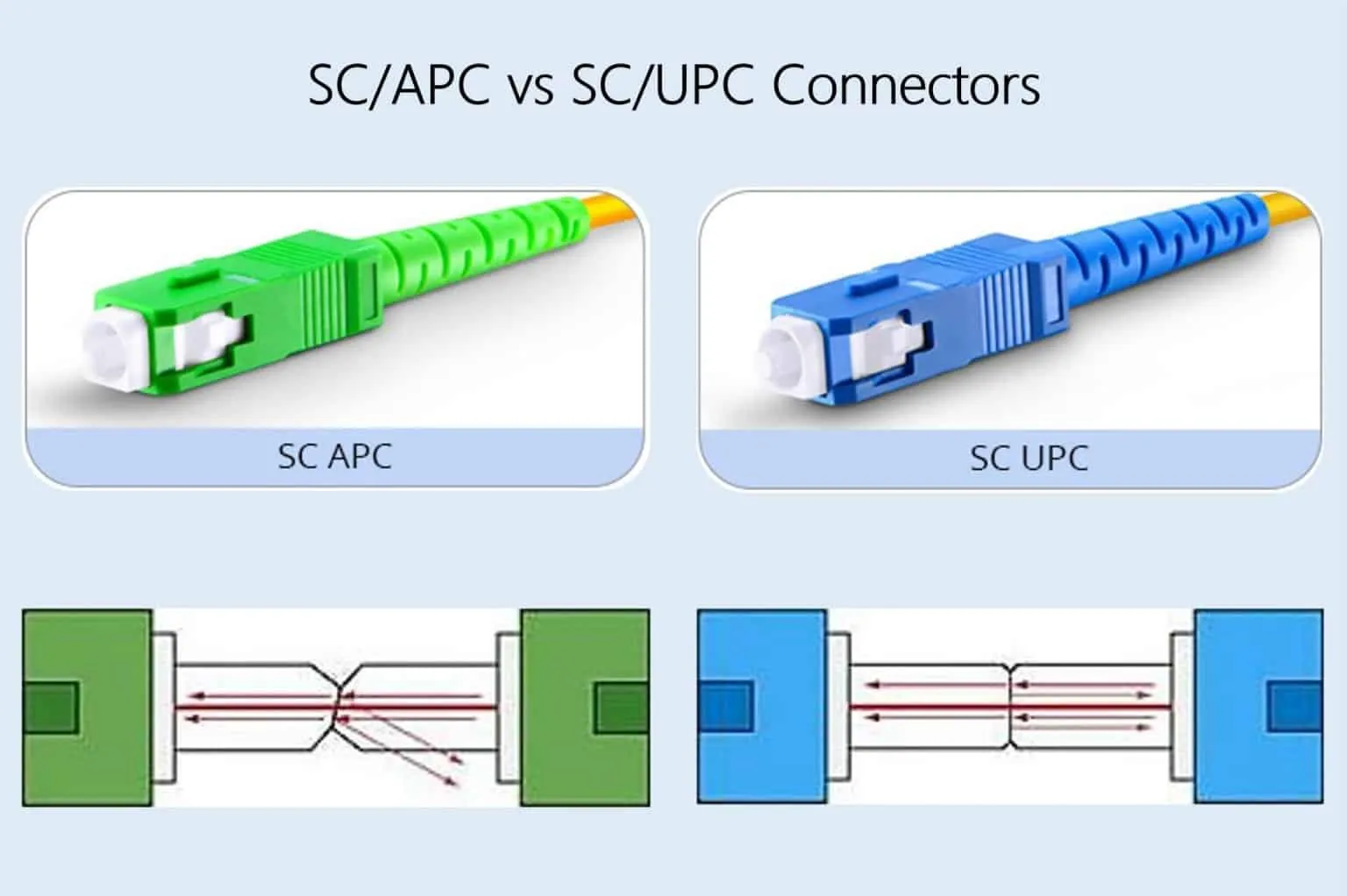

如上图，SC/UPC 采用略带弧度的平面端面，以实现精确对准的物理接触。
SC/APC 采用 8 度倾斜端面，将背向反射光重定向至包层中。
首先因为结构不通，直接插入 UPC 可能导致猫棒损坏。
其次，在性能上：
回波损耗
UPC 连接器通常可达 ≥ –50 dB。APC 连接器可达 ≥ –60 dB，因此在对反射敏感的光纤系统中更受青睐。
背向反射特性
UPC 在错位时会将光线直接反射回光源。APC 因其 8° 斜角而将反射光重定向，从而提升长距离光分配网络（ODN）路由的稳定性。
使用 UPC 链接相对应的光口，可以提高稳定性，提高质量（虽然家庭网络用不着这么矫情😓
2.获取光猫信息（需要超管密码）
先拍一张光猫背面，获取 GPON SN，MAC地址
超密获取由于某些原因，此处不展开，可用某二字APP得到。
此处建议拍照留存，网络侧信息，将每一个协议所有配置拍照记录，远程管理，管理密码，拍照留存。
3.链接线路，将猫棒插入 SFP 电口，将绿色一侧光纤插入猫棒（注意防呆），将蓝色一头连接到 SC-SC 法兰，运营商光纤插入法兰另外一侧。
4.给路由器上电，进入 Winbox，首先进入 Interface，查看 sfp1 口状态，此处注意协商速率，应该会自动协商 1G baseX，注意得改掉，改成2.5G baseX，否则进不去猫棒设置页面（因为这个我买了单独的座子，对应的转接板，还有另外一根棒子😡）。
5.设置猫棒
在 Routeros Bridge 中，新建一个任意名称的 Bridge，随后将 SFP1 和 你电脑连接的网口加入该 Bridge，随后你会失去对 RouterOS 控制（无伤大雅），设置电脑 IP 为 192.168.1.2（不是10就行），子网掩码255.255.255.0。随后浏览器打开 192.168.1.10 在GPON>互操作配置中填入 GPON SN、Ploam Password，随后返回首页看看注册状态是不是 O5，如果不是就再去填写 MAC ADDRESS。
随后 PVID 是 Internet（上网协议）的 vlan id，iptv vlanid 和 组播 vlanid 。
6.拨号，换个网线口进入 RouterOS，删除刚刚的桥接配置，改回原状，新建一个 pppoe-out，设置相关拨号参数。
注：1.我这里没有设置 vlan，我设置 vlan 后无法搜索到 BRAS，所以此处省略了 VLAN 配置（新建 vlan，id为上网 vlan id，也就是刚刚的 pvid，拨号的时候选择这个 vlan 网卡即可）
2.如果拨号不成功，可以先扫一下 pppoe，有没有 bras，没有的话可以试试回到猫棒设置，勾选一下 强制 ME。
7.后续配置
这部分和正常配置没什么区别了，就不写了，懒（逃……
